Tecnologia Misure e caratteristiche tecniche BellaVista Mobile La tecnologia è il metodo con cui si raggiungono i risultati. Migliore è il metodo più facilmente si raggiungeranno i risultati. GM Morando sviluppa da anni tecnologia per ottenere facilità di utilizzo e usabilità dei proprio prodotti. |
Materiali, motori e componentiIl Paravento mobile è progettato e costruito su misura con materiali studiati e collaudati nei loro sistemi. La struttura portante è in alluminio anodizzato (20 micron) o verniciato in polveri poliesteri.Tutti i profili sono realizzato con lega primaria. La viteria e i perni sono in acciaio INOX. I materiali sono adatti alle zone Marine. L'anta mobile è in cristallo temprato (opzionalmente temprato e stratificato) fino 10 mm molato a filo lucido. La parte inferiore è realizzata in vetro accoppiato fino a 12 mm di spessore, oppure con pannello cieco. Il pannello inferiore può essere verniciato o rivestito come se fosse un muro. Il tutto garantisce ottima qualità ed assenza di manutenzione. I motori e tutte le parti che compongono i prodotti BellaVista sono di origine italiana. I motori sono correttamente dimensionati a seconda delle misure. Si tratta sempre di motori a 220V con controllo elettronico integrato e regolazioni dei finecorsa elettronici (questo garantisce che le regolazioni non subiscano spostamenti nel tempo). Il collegamento elettrico di più moduli può essere realizzato attraverso un unico cavo passante. Non sono presenti parti che necessitano di lubrificazione o di interventi programmati di manutenzione. Importanti Funzionalità:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pannello inferiore cieco o anche assente
|
 Vista Interna o Esterna (il pannello è identico). La cornice ha uno spessore di 40 mm. Spessore totale 120 mm. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E' inoltre possibile non installare alcun pannello inferiore, ad esempio nelle situazioni in cui il paravento è in appoggio interno ad un parapetto esistente. Le misure dei profili in caso di pannello cieco rimangono invariate. Fate quindi riferimento a quanto scritto sopra. Vista interna ed esterna hanno la stessa estetica. Il pannello copre tutto lo spazio all'interno del telaio (nella vista interna non vi è quindi il carter coprimotore a vista). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

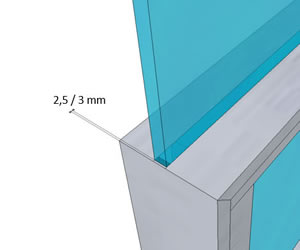

Guarnizione StanzialeLe lastre in vetro sono distanziate tra loro di soli 4 mm, opzionalmente è possibile intallare una guarnizione in policarbonato trasparente studiata ad hoc. Tale guarnizione da utilizzare nei periodi stanziali si incastra tra le due lastre di vetro chiudendo gli spifferi e dando ancora maggiore protezione all'ambiente. Questa possibilità è particolarmente apprezzata dai proprietari di di attività commerciali con spazi all'aperto che possono, durante i mesi invernali, ottenere una completa barriera in vetro. Allo stesso modo è possibile avere una guarnizione di chiusura superiore a palloncino che va a chiudere eventuale spazio tra paravento e tendaggio o struttura superiore. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vetri sagomati Il vetro superiore può essere realizzato anche con geometrie non rettangolari. |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Installazione: fissaggio inferiore o laterale
Le pareti BellaVista System possono essere costruite per circondare spazi di tutti i tipi e misure. Non esistono limiti in senso orizzontale.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Staffa a fissaggio interno ed esterno
La staffa standard 185x60x15 mm prevede il fissaggio tramite due viti poste una all'interno e una all'esterno del paravento. |
Staffa con montante del paravento già inserito. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Staffa a fissaggio solo interno
Questo necessario è prevista una staffa che permette il fissaggio operando solo dalla parte interna del paravento (utile ad esempio nei casi in cui l'installazione è in appoggio a strutture esistenti dove non è raggiungibile il lato esterno). Questa staffa misura 200x60x15 mm |
Staffa con montante del paravento già inserito. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Staffa con viti nascoste (sotto il profilo) La terza soluzione è invece larga solo 120mm. La staffa non avrà quindi sporgenza interna o esterna rispetto al paravento/parapetto. Le viti rimangono in questo caso completamente nascoste nei 120 mm di spessore del paravento. La vite deve essere però in questo caso più profonda poichè l'intersse tra i fori è minore: la forza (effetto leva) del vento sul fissaggio è maggiore. |
Staffa con montante del paravento già inserito. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E' altresì possibile ancorare il paravento ad un parapetto esistente anzichè fissarlo a terra. il perno in questo caso è in acciao da 35 mm, diametro 20 mm.
Ove necessario vengono studiate inoltre realizzate staffe ad-hoc. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Il fissaggio può avvenire direttamente a terra o anche su telai inferiori (come quelli di supporto alle pavimentazioni esterne dei dehor). Le speciali staffe di fissaggio a terra sono state studiate seguendo questo principio: permettono con facilità di mettere in linea i moduli. Ove necessario, ad esempio nei gazebi sul suolo pubblico, è possibile avere anche un basamento a griglia su cui ancorare i pannelli ed eventualmente appoggiare la pavimentazione per esterni. Il nostro ufficio tecnico è sempre a disposizione per trovare la soluzione di ancoraggio migliore per ogni installazione. A richiesta è possibile studiare staffe di ancoraggio differenti a seconda dell'esigenza. Vi è inoltre l'opportunità di effettuare un ancoraggio laterale dei montanti direttamente contro pilastri o muri eistenti.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SicurezzaIl paravento è stato progettato ponendo particolare attenzione agli aspetti e alle normative inerenti la sicurezza antinfortunistica: ad esempio il vetro mobile non arriva mai a toccare il telaio inferiore, si ferma a qualche cm per evitare un eventuale pericolo di schiacciamento. Ricordiamo tuttavia che questo tipo di prodotti (come ad esempio le tapparelle elettriche) sono definite come manufatti con automatismo di tipo a "uomo presente" e responsabile: ciò significa che l'operatore che aziona la movimentazione deve essere presente per controllare che non si verifichino situazioni di pericolo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Utilizzo come parapetto L'utilizzo come parapetto è previsto sia con il pannello inferiore in vetro oppure con pannello cieco. I vetri, i materiali e le staffe di fisssggio sono dimensionati di conseguenza per svolgere questa funzione. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Soluzioni personalizzate
E’ possibile personalizzare BellaVista System sia dal punto di vista funzionale, scegliendo la geometria e le misure, sia dal punto di vista estetico, declinando le parti in alluminio e vetro in un’infinita gamma di finiture (per l’alluminio: dagli anodizzati, ai verniciati, all’effetto legno; per il vetro: dal trasparente, all’extrachiaro, all’acidato, fino ad arrivare alle decorazioni personalizzate). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Tour Fotografico Quello che più conta per valutare un prodotto è vederlo ed osservarlo in azione. Nelle Photogallery potrai vedere con i tuoi occhi BellaVista System nella realtà |
|
