Vetrate pieghevoli
Informazioni Tecniche: su Misura
La prima e più importante caratteristica tecnica di Giemme System è che si tratta di un prodotto realizzato su misura. Ogni anta verrà prodotta con precisione al millimetro. Non abbiamo moduli di larghezze o altezze fisse da combinare, ascolteremo le Vostre esigenze e realizzeremo il prodotto a Voi più adatto.

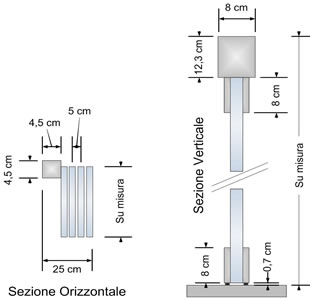

Misure dei Profili
Giemme System è un sistema di vetrate pieghevoli tuttovetro. I profili, le cui misure sono riportate a lato, sono stati studiati appositamente con il minimo ingombro per lasciare il massimo spazio al vetro. Per vetrata alte meno di 2000 mm) ? presente un?binario superiore ad altezza ribassata?(soli 63 mm).

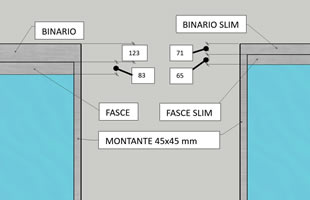

Sono presenti due set di misure dei profili. Nelle versione standard il binario superiore è alto 123 mm e le fasce sono da 83 mm. Nella versione Slim, adatta a vetrate con altezza inferiore, il binario è da 71 mm e le fasce da 65 mm. I montanti verticali sono sempre da 45x45 mm. E' possibile anche utilizzare il binario standard con le fasce ridotte e viceversa.
La scelta del miglior set di profili in funzione della specifica situazione verrà presa assieme all'ufficio tecnico. Ad esempio nei negozi è suggerito il set standard, su terrazze con vetrate sopra parapetto è suggeribile il set slim.
Movimentazione: Apertura e chiusura
Il pratico e leggero sistema di scorrimento permette in pochi istanti di chiudere completamente l’ambiente e di ottenere un locale totalmente chiuso e riparato.Una caratteristica peculiare di Giemme System è che le ante non sono singole, ma unite a gruppi di tre, quattro o più (a seconda delle esigenze): è quindi molto semplice e veloce movimentare i pannelli. Le ante scorrono sul binario superiore con speciali cuscinetti in Delrin® che ne rendono il movimento estremamente leggero (non vi sono ruote a terra, le ante sono appese superiormente).
L’apertura totale della vetrata e il minimo ingombro delle ante impacchettate consente di creare un ambiente estremamente flessibile e di sfruttare tutte le potenzialità dello spazio.
La movimentazione avviene attraverso pratiche ed eleganti manigliette in vetro completamenti trasparenti.
Movimentazione: Scorrevole + Pieghevole
Caratteristica delle sistema tuttovetro Giemme è quello di unire i vantaggi di un sistema scorrevole e di un pieghevole:
Tra le ante: nessun spiffero.
Grazie all’assenza di montanti tra un'anta e l’altra, GIEMME SYSTEM regala luminosità ed eleganza agli ambienti e permette allo sguardo di osservare l’esterno attraverso una parete trasparentissima e senza interruzioni.

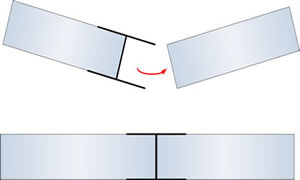

Tra le ante e sui lati è presente una guarnizione in policarbonato trasparente appositamente studiata e brevettata da GM Morando. Tale guarnizione con profilo ad H si incastra perfettamente tra le due lastre di vetro chiudendo ogni spiffero e dando robustezza alla struttura.
Materiali
La vetrata mobile è costruita con materiali studiati e collaudati nei loro sistemi, tutto a beneficio della qualità e della funzionalità.La struttura portante è in alluminio anodizzato (20 micron) o verniciato in polveri poliesteri.Tutti i profili sono realizzato con lega primaria.
Le ante in cristallo temprato 10 mm. a filo lucido scorrono su binari con speciali cuscinetti in nylon.
La viteria e i perni sono in acciaio INOX. Il tutto garantisce ottima qualità ed assenza di manutenzione.
Limiti Orizzontali, Verticali e Profili portanti
Giemme System è un sistema di vetrate tuttovetro completamente appeso, questo permette di avere diversi vantaggi, tra cui estrema facilità di movimentazione e la possibilità di realizzare la vetrata senza guida a pavimento.
Il peso dei vetri da 10 mm è di circa 27kg/mq. Questo può comportare dei pesi consistenti a carico delle solette o delle travi a cui le vetrate pieghevoli vengono ancorate. Di norma le strutture in muratura o con travi in legno di media dimensione sono sufficienti per tale peso.
Giemme System è stato sviluppato con dei profili molto robusti che sono portanti e progettati in modo tale da contribuire a distribuire parte dei carichi delle vetrate a terra o lateralmente.
La larghezza massima di una singola anta è di 800 mm. E' comunque possibile realizzare delle ante con larghezza maggiore di mm 800, nel caso i cui l’altezza non sia eccessivamente elevata.
Il parametro vincolato è l'altezza che non può superare i 3000 mm. Se fosse necessario coprire altezze superiori a mm 3000, può essere realizzato un sopraluce fisso o apribile.
Anche senza Guida inferiore. Si adegua alle pendenze.
Giemme System offre 3 differenti soluzioni per le guide a pavimento:
GM FIT, il sistema tuttovetro "sagomato", è un'esclusiva studiata per risolvere il problema delle pendenze del pavimento, caratteristica che si presenta di frequente negli spazi esterni quali terrazzi e porticati.
Ante Porta o anta Finestra, apribili a 180°
Le ante delle vetrate Giemme System possono avere funzione di porta.
Personalizzabili
Tutte queste opzioni sono possibili per realizzazioni rettilinee, ad angolo e anche curvilinee.
Pulire l'esterno sui balconi
Molte sono le richieste che ci arrivano per la chiusura di balconi e terrazze ai piani superiori.
Richieste tutte accomunate da un’unica preoccupazione: ma quando bisogna pulire la parte esterna delle vetrate è necessario per forza istallare dei ponteggi?

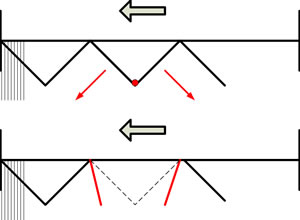

GIEMME SYSTEM ha risolto questo problema: abbiamo brevettato un innovativo sistema di cerniere sganciabili che permette di pulire la parte esterna delle vetrate rimanendo comodamente all’interno del balcone o terrazzo.

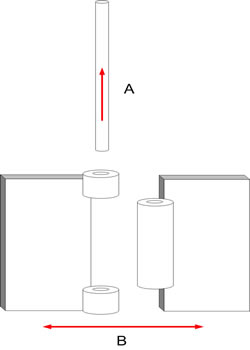

Nella figura è mostrato come sganciando il perno (freccia A) le ante si possano aprire
(freccia B) e la parte esterna risulti essere raggiungibile e quindi facilmente pulibile dall'esterno senza necessità di installare ponteggi.
Per completare l'operazione è sufficiente richiudere le ante e bloccare nuovamente la cerniera con il perno.
Agenti Atmosferici, Certificazioni, Termicità
Nonostante Giemme System sia un prodotto studiato come seconda chiusura e non abbia quindi la necessità di essere certificato come serramento, GM morando ha voluto testimoniare la qualità del suo prodotto ottenendo la conformità alla normativa UNI EN 14351-1 (Tale norma regola le performance dei serramenti per quanto riguarda la tenuta all'aria, acqua, vento e sicurezza). Da un punto di vista termico la classificazione in classe massima per quanto riguarda la permeabilità all'aria e il vetro temperato da 10 mm permettono climatizzando il locale di utilizzarlo tutto l'anno. Ne danno testimonianzai diversi clienti che hanno scelto Giemme System per i loro locali pubblici o abitazioni private.
Sistemi di Fissaggio e di Chiusura

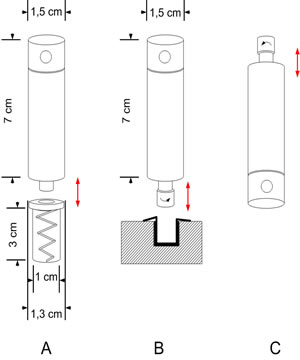

Che sia con o senza guida a pavimento Giemme System può essere chiusa grazie ad un sistema di catenaccioli con perni che vanno ad incastrarsi superiormente nel binario (Fig. C), inferiormente nella guida a pavimento (Fig B) oppure in pozzetti con molla a scomparsa incassati nel pavimento (nel caso di assenza della guida inferiore).
Grazie al perno rotante presente nel caso B e C Giemme System può scorrere orizzontamente anche con i catenaccioli chiusi.
Questo sistema di fissaggio garantisce un'ottima tenuta e stabilità e ha permesso a Giemme System di ottenere la classe massima di sicurezza per la resistenza all'urto (normativa UNI EN 14351-1).
In caso di presenza di Anta Porta la chiusura sarà invece garantita dalla presenza della serratura.
Abbattimento Acustico
Le vetrate in cristallo pieghevoli Giemme System garantiscono un buon isolamento acustico grazie alla combinazione di un vetro da 10 mm temprato e di un sistema di guarnizioni in policarbonato trasparenti tra le ante. Il vetro da 10 mm temprato presenta infatti una capacità di abbattimento acustico di 33/35 db, le guarnizioni trasparenti d “H” poste tra le ante creano un’ unica parete che ripara da intemperie e rumori esterni. Questo è un ottimo dato paragonato ad esempio a quello ottenuto con un tavolato di 10 cm, la cui fono assorbenza è di circa 41 db, o con un muro da 20 cm (48db). Per le sue qualità di isolamento Giemme System trova ideale applicazione anche come divisorio interno in uffici, ristoranti e abitazioni private.
Permessi, Normative e Detrazioni
La vetrata panoramica Giemme System quando utilizzata a protezione di una veranda è classificata come "sistema di protezione a caratterie stagionale " o "chiusura temporanea" di partizioni esterne. Può essere anche interpretato semplicemente come un “frangivento in vetro”.
Le vetrate panoramiche Giemme System non sono dei serramenti e non devono essere considerati come tali:
Data questa intepretazione il prodotto non determina una variazione della destinazione d'uso del locale che va a proteggere.
Risparmio Energetico,
Giemme System contribuisce a migliorare il risparmio energetico dell’abitazione attraverso il principio di funzionamento della “serra solare”: la serra cattura l’energia sprigionata dal sole e la immagazzina trasmettendola all’interno dell’edificio e contemporaneamente riduce la dispersione del calore così creato.
Da una serie di simulazioni è emerso che per ogni serra solare chiusa con il sistema Giemme System si può ottenere un risparmio energetico che varia dal 4 al 14% e può raggiungere punte del 20% se associato ad un adeguato impianto di ventilazione.
La serra solare può essere realizzata sia in edifici di nuova costruzione che in abitazioni già esistenti, con la chiusura di balconi, logge e porticati. In un'ottica di promozione di cambiamenti volti a migliorare le qualità energetiche degli edifici, molte amministrazioni locali stanno adottando regolamenti e procedure più snelle volte a favorire questo tipo di interventi.
Tenuta termica dei sistemi tuttovetro GM Morando
I locali protetti dalle vetrate Giemme System, qualora correttamente climatizzati, possono essere utilizzati durante tutto l'anno. Ne sono testimonianza le foto dei diversi locali pubblici che trovate sul nostro sito. Giemme System è certificato con la classe massima per quanto riguarda la tenuta agli spifferi (UNI EN 14351-1). Giemme System è conforme alla stessa normativa anche per la tenuta all’acqua.
Tuttavia, non trattandosi di un vetro camera (non sarebbe possibile avere un sistema tuttovetro) il K termico della chiusura risulta superiore. Vi sarà quindi una trasmissione termica più rapida rispetto ad un serramento tradizionale, per contro si deve considerare che avrete la possibilità di avere un’apertura totale nei mesi estivi e un sistema privo di profili.
Ricordate infine che l'utilizzo a chiusura di una veranda di sistemi con taglio termico e vetro camera (serramenti tradizionali) implica necessariamente un'aumento dell'unità abitativa / un cambio di destinazione d'uso del locale.
Allo stesso modo l'utilizzo di un normale ricambio d'aria e una corretta gestione della temperatura evita il formarsi della condensa sui vetri. Ricordiamo che questa non dipende in prima misura dalla tipologia di vetri utilizzati piuttosto dal corretto ricambio d'aria.
Veranda Vetrata, all'interno della stessa è stata realizzata una SPA
Sicurezza Antinfortunistica
Giemme System ha ottenuto la classe massime per la sicurezza Antinfortunistica secondo quanto richiesto dalla comunità europea.
Sicurezza Antieffrazione
Giemme System, essendo un sistema tuttovetro, non è classificabile come serramento antisfondamento, tuttavia nelle prove di sicurezza Giemme System resiste a carichi di più di 50kg fatti cadere a pendolo contro le vetrate.
E' necessario tenere presente che anche per i normali serramenti per la sicurezza passiva antieffrazione si utilizzano persiane o tapparelle (o serrande nel caso di vetrine).
Alternativamente suggeriamo un antifurto perimetrale esterno a “tenda” o con economici sensori di movimento. In questo modo si garantisce con efficacia attiva la sicurezza della sua veranda.
Prova D'Urto
In questo filmato possibile vedere una delle prove d'urto a cui la vetrata stata sottoposta:
Le Vetrate panoramiche Giemme System e il temporale
La scelta del vetro adatto tra le molte tipologie disponibili in commercio deve essere fatta in funzione di più aspetti:
Il primo e più importante punto riguarda la sicurezza. GM Morando propone e dimensiona i propri vetri in modo da garantire i massimi standard di sicurezza antinfortunistica: le vetrate panoramiche Giemme System hanno ottenuto il punteggio massimo alla prova d'urto (antinfortunistica) secondo la normativa UNI EN 14351-1.
Il luogo di utilizzo è altrettanto importante anche ai fini della sicurezza: un vetro installato a piano terra, come divisorio per interni, piuttosto che uno posto ad un piano alto dovrà avere caratteristiche differenti. Eventuali esigenze estetiche sono infine l'ultimo aspetto da considerare.
Il vetro che proponiamo come standard è definito float temprato o temperato da 10 mm. Questo viene ottenuto per indurimento tramite trattamento termico (tempra). Il vetro è posto su un tavolo a rulli su cui scorre all'interno di un forno, che lo riscalda alla temperatura di 640 °C. Quindi viene rapidamente raffreddato da getti di aria. Questo processo raffredda gli strati superficiali, causandone l'indurimento, mentre la parte interna rimane calda più a lungo. Il successivo raffreddamento della parte centrale produce uno sforzo di compressione sulla superficie, bilanciato da tensioni distensive nella parte interna.
Principali caratteristiche:
Nelle situazioni in cui si richiedono caratteristiche differente da quelle garantite dal vetro float temperato è possibile utilizzare i vetri stratificati (usati normalmente nei serramenti tradizionali). Questi hanno il vantaggio che in caso di rottura non vi è la caduta dei frammenti di vetro.
Il vetro stratificato è realizzato unendo due o più strati di vetro con un foglio plastico di colore simil-latteo (PVB). Il PVB è unito a sandwich con il vetro che è poi scaldato a 70 °C e pressato con rulli. L' operazione viene conclusa inserendo il sandwich così composto in un'autoclave a temperatura e pressione costante, rendendo così il vetro laminato nuovamente trasparente.
Il vetro stratificato è tuttavia molto meno resistente del vetro temperato (circa 7 volte in meno) e non permette di realizzare fori nello stesso.
Per questo motivo GM Morando al fine di garantire le massime performance ai propri pordotti propone opzionalmente il vetro TEMPERATO + STRATIFICATO con tripla pellicola PVB.
Principali caratteristiche del vetro TEMPERATO + STRATIFICATO con 3 pellicole (PVB):
Sia i vetri float temperati che temperati + stratificati possono essere realizzati nella versione Extrachiaro
La differenza tra vetro float ed extrachiaro è che il FLOAT è trasparente ma in certe condizioni può alterare i colori sottostanti, mentre l’EXTRACHIARO ha una trasparenza ottimale.
La tonalità di colore del vetro è data dalla presenza di sostanze minerali. Il float ha una leggera colorazione verdastra data dalla presenza di ossido di ferro. Attraverso uno speciale procedimento è possibile eliminare il 90% di ossido e ottenere così il vetro extrachiaro.
Il vetro extrachiaro è un prodotto speciale che, se comparato con i prodotti float convenzionali, è sicuramente superiore per l’aspetto estetico estremamente neutro, l’elevatissima trasmissione luminosa e l’eccezionale resa colore.
A destra potete notare sul taglio del vetro la maggiore trasparenza dell'extrachiaro.
I vantaggi dell’extrachiaro sono:
Vetrata panoramica con vetro extrachiaro
Vetrata panoramica, dettaglio serratura e maniglia con vetro extrachiaro
Le vetrate panoramiche Giemme System utilizzano come standard vetri da 10 mm di spessore. La scelta dello spessore avviene in funzione delle dimensioni della vetrata, del peso del vetro e della flessione massima che si vuole avere sotto il carico del vento.
Con il vetro da 10 mm di spessore le vetrate tuttovetro GM Morando ottengono ottimi risultati di tenuta al carico del vento. GM Morando non utilizza lastre da 8 mm poichè le performance di questo spessore non sono ritenute sufficienti agli elevati standard del nostro prodotto.
E' invece possibile utilizzare lastre di 12mm di spessore, questo comporta un non trascurabiel aumento del peso di circa il 25%. Tuttavia in situazioni con vetrate più alte di 3000 mm può essere una scelta valida. Ricordiamo tuttavia le vetrate più ate di 3000 mm non risultano essere certificabili UNI EN 14351-1.
